Приветствую Вас, уважаемые читатели. Сегодня у нас тема: «Компьютерная сеть – базовые принципы». Как спланировать и запустить компьютерную сеть? С чего начать?

Что такое компьютерная сеть?

компьютерная сеть

Компьютерная сеть – это два и более компьютеров, объединённых в общую сеть при помощи специального кабеля и оборудования, взаимодействующих между собой по определённым портам и протоколам.

  • Чтобы соединить в компьютерную сеть два компьютера, достаточно специального восьмижильного медного кабеля, с коннекторами на концах.
  • Для соединения нескольких компьютеров, необходимо дополнительное оборудование: свитч, коммутатор, маршрутизатор…
  • При помощи дополнительного оборудования, преодолевается ограничение по длине кабеля.
  • Длина кабеля между устройствами в компьютерной сети, не должна превышать 100 метров.
  • Если через 100 метров будет установлено дополнительное оборудование, то сеть расширится ещё на 100 метров, и так далее.
расширяемость компьютерной сети

Для создания компьютерных сетей, так же используется оптико-волоконный кабель, при его использовании, ограничения расширяются в десятки и сотни раз.

В многоэтажном здании, компьютерную сеть можно организовать, например таким образом:

схема компьютерной сети в многоэтажном здании
  • На каждом этаже, произвести установку свитча, к которому будут подходить абонентские кабеля от розеток, свитч в свою очередь соединить со следующим свитчем, и так далее.
  • Если позволяет длина кабеля абонентов, не превышает ограничения, и количество портов на свитчах, то можно произвести установку свитчей через этаж, или два.

Компьютерная сеть расширяется, за счёт добавления в сеть дополнительного оборудования. От одного оборудования к другому:

схема подключения оборудования

Нужно иметь в виду, что при поломке оборудования, которое находится между другими, будет утеряна связь со следующим оборудованием в цепочке. То есть, если на картинке выше отключится оборудование № 1, то станет недоступно и оборудование № 2,3,4. Или если отключится оборудование № 2, то станет недоступно оборудование № 3,4.

  • Поэтому, желательно до каждого оборудования подводить отдельный кабель, или прокидывать кабеля для страховки.

Например вот так:

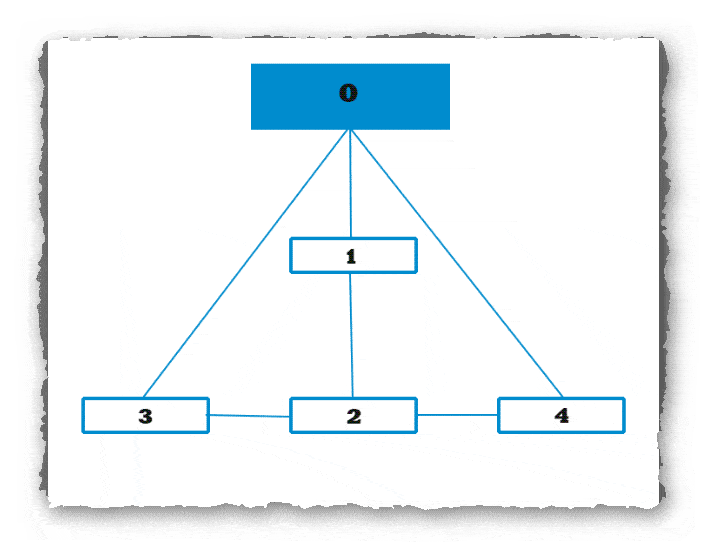

оптимальная схема подключения оборудования

При такой схеме прокладки кабеля, если любое из устройств перестанет функционировать, либо будет обрыв какого-то из кабелей, все устройства в любом случае останутся подключены к сети.

При строительстве зданий, компьютерные сети уже закладываются в проект. Во время строительства, прокладываются необходимые кабеля, устанавливается необходимое оборудование, и оборудуются необходимые технические помещения, в которых производится соединение внутренней сети здания, с внешней сетью какой-нибудь телекоммуникационной организации.

Компьютерная сеть – базовые принципы

Бывают случаи, когда приходится организовать компьютерную сеть, в здании, где её не было.

С чего начать?


  • Сделать обход объекта, с целью планирования:
  1. Серверной комнаты, и при необходимости, дополнительных помещений для размещения оборудования.
  2. Мест размещения абонентских розеток.
  3. Путей проводки кабеля.
  • Выбор модели и количества необходимого оборудования, а так же дополнительных материалов.
  • Покупка материала.
  • Монтаж.
  • Настройка и запуск компьютерной сети.

Важно:

  • При прокладке кабеля, нужно обращать внимание на то, чтобы кабель сильно не скручивался и не растягивался, а так же не была испорчена целостность изоляционного слоя.
  • Для организации компьютерных сетей, используется специальный кабель – «витая пара». Точнее «четыре витые пары». Соединять такой кабель обычной скруткой нельзя. Теряется часть его проводимости.
  • При соединении оптико-волоконных кабелей, используется специальное оборудование.
  • Абонентские кабеля, должны быть соответствующим образом подведены, и инсталлированы в соответствующие панели.
  • Все кабеля, панели, и оборудование, должны быть промаркированы должным образом, для недопущения путаницы в последствии.
  • Серверная комната, и помещения где расположено оборудование, должны быть оснащены системой охлаждения.
  • Всё оборудование, должно быть подключено к источникам бесперебойного питания.
  • Посторонние не должны иметь доступ в серверную комнату, и помещения с дополнительным оборудованием.

Сегодня мы рассмотрели тему: «Компьютерная сеть – базовые принципы». На примерах увидели, как можно спланировать компьютерную сеть, и рассмотрели базовые принципы создания компьютерной сети.

Надеюсь статья была вам полезна. До встречи в новых статьях.

С уважением, Андрей Бондаренко.
