Здравствуйте, уважаемые читатели. Сегодня наша тема: «Телефонная сеть – базовые принципы». Следующая статья, из серии статей о слаботочных системах. Рассмотрим базовые принципы организации телефонной сети.

Как работает телефонная связь?

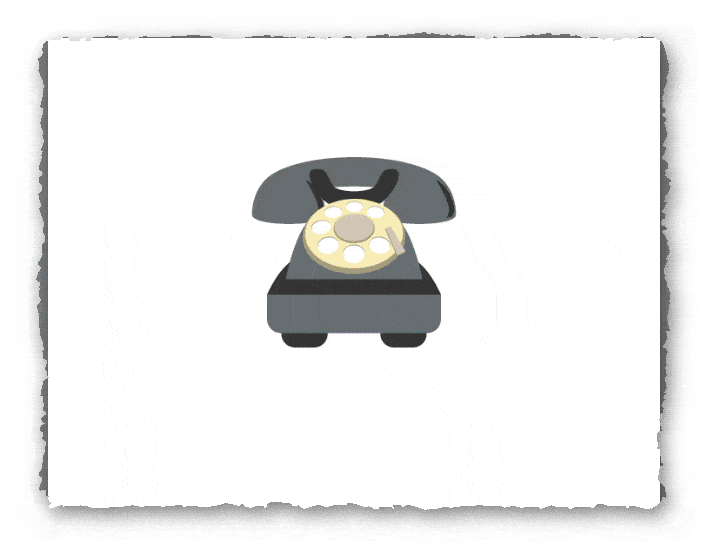

телефонный аппарат
  • Звуковые колебания, посредством телефонного аппарата, преобразуются в электрические колебания, и передаются по проводу к другому телефонному аппарату, который в свою очередь делает обратное преобразование, электрические колебания в звуковые. Тот же алгоритм и в обратном направлении.

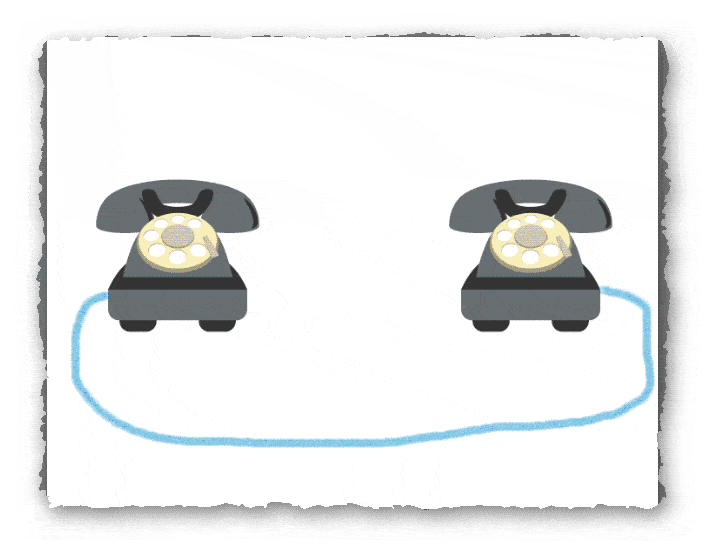

соединение двух телефонных аппаратов
  • Чтобы телефонная сеть работала, в проводах должно быть напряжение определённого вольтажа.
  • Стандартное напряжение постоянного тока, где-то 60 вольт, а при вызове(звонке), где-то 110 вольт. Это напряжение на линии, создаёт АТС (автоматическая телефонная станция).

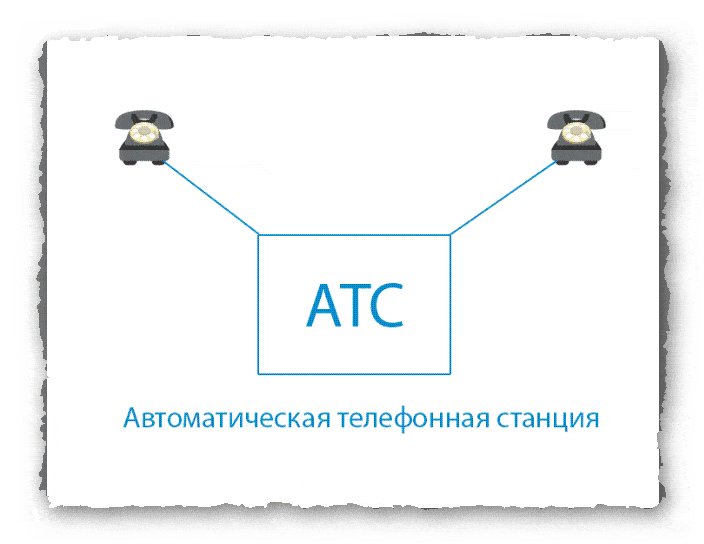

соединение двух телефонов через атс
  • Путь от одного телефона до другого, проходит через дополнительные распределительные щиты, и может пройти через несколько АТС.

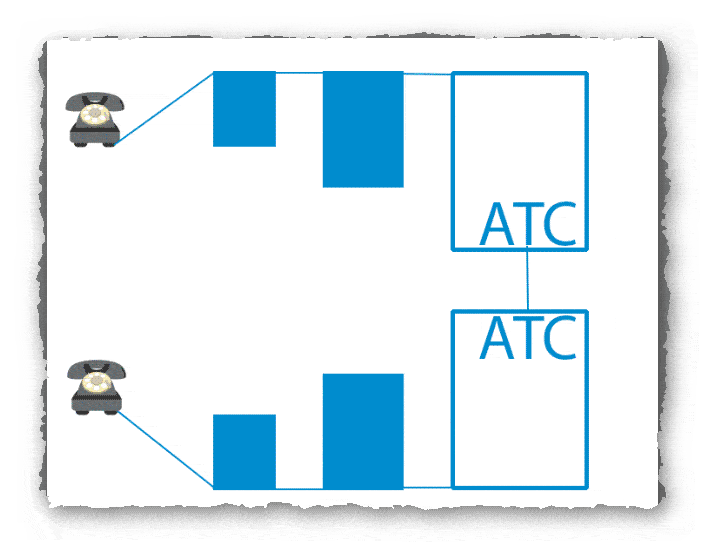

возможная схема соединения двух телефонов
  • АТС включает в себя определённые карты расширения, которые позволяют увеличивать численность поддерживаемых абонентов, но каждая АТС имеет определённый лимит подключаемых карт расширения.

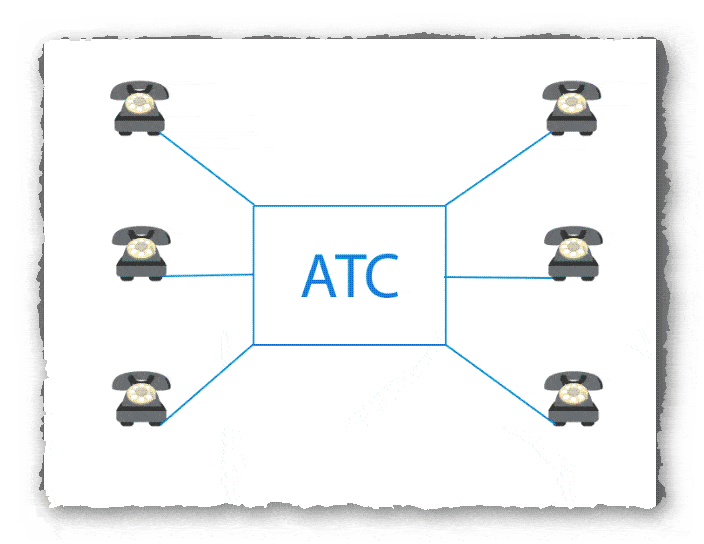

абонентские телефоны подключенные к атс

Современные АТС программируются, и позволяют предоставлять большой выбор дополнительных услуг, помимо просто связи.

  • Телефонная сеть расширяется, от одной АТС к другой и так далее.
соединение от одной атс к следующей

При строительстве зданий, телефонная сеть закладывается в проект. Рассчитывается количество абонентов, и пути подключения к общей телефонной сети. В специально отведённых технических помещениях, монтируются распределительные щиты, и дополнительное оборудование. В эти помещения приходят кабеля от телефонных точек со всего здания, кабеля инсталлируются в распределительные щиты, где производится соединение с внешней линией.

Телефонная сеть – базовые принципы

Бывают ситуации, когда нужно провести телефонную сеть в уже построенном здании, или в каком-то временном помещении.

С чего начать?


  • Осмотреть объект с целью планирования:
  1. Мест размещения телефонных розеток.
  2. Путей прокладки телефонного кабеля.
  3. Места расположения распределительного оборудования, и подключения к внешней линии.
  • Выбор модели и количества оборудования, исходя из потребностей.
  • Подсчёт бюджета.
  • Покупка материала.
  • Монтаж.
  • Подключение и запуск телефонной сети.

Важно

  • Кабель на абонентские точки, желательно проводить с запасом. Для работы телефона, необходимо две жилы специального кабеля. При прокладке, или во время дальнейшего использования, жилы могут разорваться, либо при дефекте изоляции, со временем произойдёт окисление, что приведёт к неработоспособности линии. Поэтому, желательно проводить кабель, с большим количеством жил.
  • Телефонная сеть, в отличии от компьютерной, не имеет строгих ограничений по длине кабеля. Поэтому можно выводить кабеля в специальное техническое помещение, не задумываясь о дополнительном оборудовании, или дополнительных местах сбора кабелей частями.
  • При разрыве кабеля, и его повторном соединении, место соединения должно быть изолированно от внешнего воздействия, чтобы исключить окисление в дальнейшем.
  • Техническое помещение, где будет находится АТС, должно быть оборудовано системой охлаждения. Станция при работе сильно нагревается.
  • В техническое помещение с АТС, не должны иметь доступ посторонние.
  • АТС должна быть подключена к источнику бесперебойного питания, при отключении подачи электричества, станция должна продолжать работать.
  • При большом количестве абонентских кабелей, во избежание путаницы в дальнейшем, все кабеля нужно соответствующим образом проинсталлировать в распределительный щит, с обязательной маркировкой каждого кабеля. А так же, необходимо произвести маркировку всех панелей и плинтов.

Сегодня мы рассмотрели тему: «Телефонная сеть – базовые принципы. Пробежались по принципам работы телефонии, и обсудили базовые принципы организации телефонной сети.

Надеюсь статья была вам полезна. До встречи в новых статьях.
