Доброго времени суток, уважаемые читатели. Сегодня у нас тема: «Телевизионная сеть – базовые принципы». Как организовать телевизионную сеть, и какие бывают телевизионные сети.

Что такое телевизионная сеть?

Телевизионная сеть – два и более абонентов, получающих доступ к телевизионному сигналу, поступающему от одной или нескольких телевизионных или спутниковых антенн.

  • При использовании спутниковых антенн, для подключения наибольшего количества каналов, и соответственно задействования большего количества спутников, используется специальный свитч.

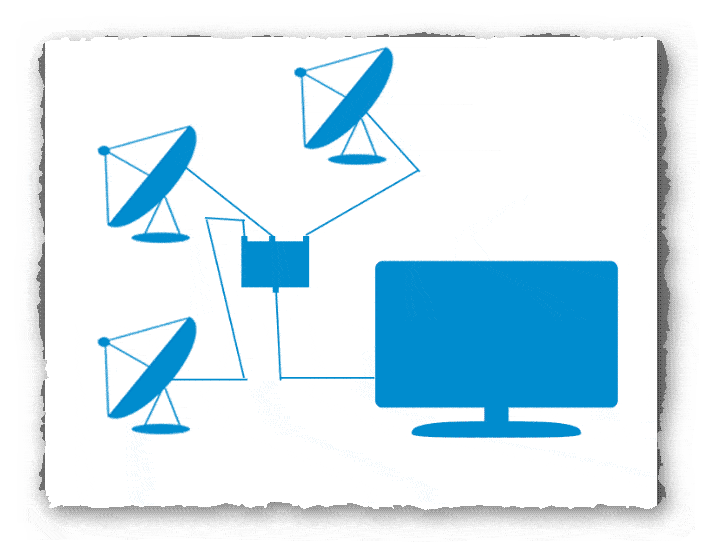

подключение нескольких спутниковых антенн к одному ТВ
  • Свитчи бывают разных моделей, с разным функционалом, и поддержкой разного количества абонентов.

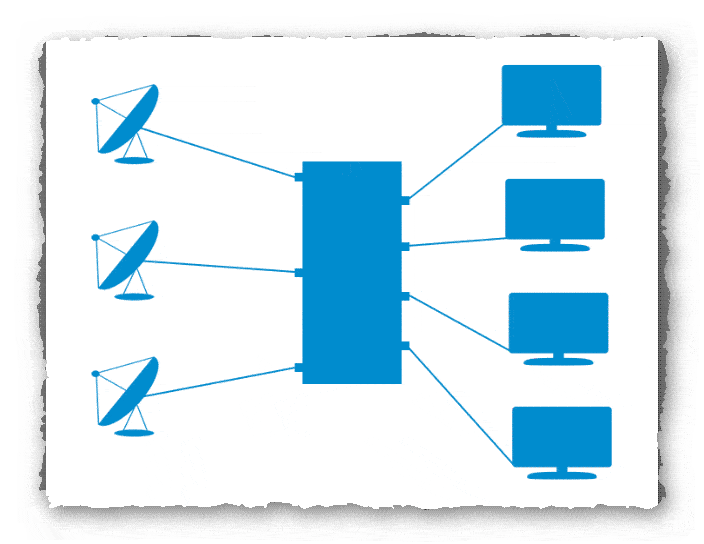

подключение нескольких спутниковых антенн к нескольким ТВ

Телевизионные системы бывают пассивные, активные, а так же IPTV.

Принцип работы пассивной системы

  • Сигнал с антенн попадает на специальные устройства(ресиверы) или карты, далее сигнал идёт на специальный модуль, который преобразует и делит сигнал, поступающий со всех устройств или карт, по разным частотам.
  • Получившийся поток идёт по кабелю к ответвителю, а с него уже на абонентский телевизор.
  • Расширяемость системы осуществляется от одного ответвителя к следующему.

Пассивная система не требует от абонента дополнительного оборудования, такого как спутниковый ресивер(тюнер), и абонент имеет ограничение в количестве каналов. Количество каналов, определяется количеством подключенных специальных устройств(ресиверов) или карт, к специальному приёмному модулю, и его техническими характеристиками.

  • Настройка каналов в пассивной системе, производится функционалом телевизора, аналоговый или цифровой тип сигнала, в зависимости от приёмного модуля.

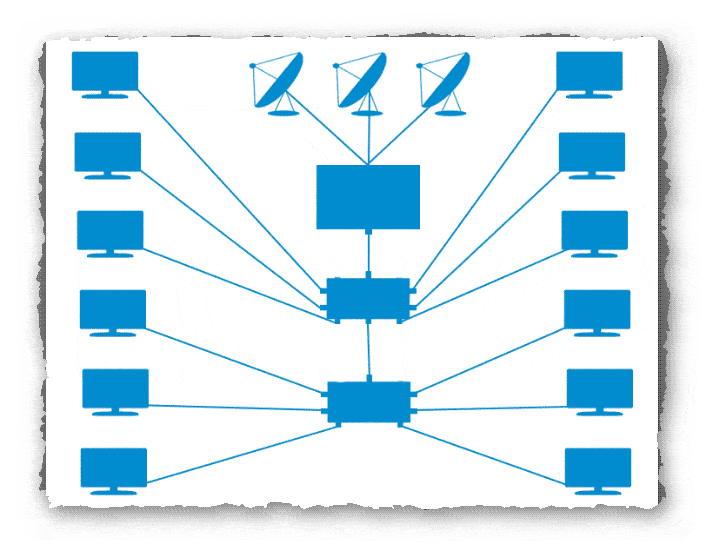

пассивная телевизионная система

Принцип работы активной системы

  • Сигнал с антенн попадает на свитч, к которому подключаются абонентские точки.
  • Если абонентов много, то используют дополнительные свитчи, за счёт этого расширяется телевизионная сеть.

Если абоненты находятся на некотором удалении, и абонентов много, то для усиления сигнала используются специальные усилители, которые имеют функционал регулирования сигнала. Такой усилитель ставится в самом начале на приём с антенн, в конце после всех свитчей, так же возможно использование между свитчами. Всё зависит от необходимости усиления сигнала, в необходимой части телевизионной сети.

  • В активной системе к абоненту сигнал поступает напрямую с антенн, поэтому требуется дополнительное устройство ресивер(тюнер), для обработки получаемого сигнала.
  • Абонент в отличии от пассивной системы, имеет возможность самостоятельно контролировать количество каналов.
  • Ограничение только в количестве спутников, на приём с которых настроены антенны.
активная телевизионная система

Принцип работы IPTV

  • Принцип работы IPTV, такой же как и в пассивной системе. Только передача сигнала идёт по сетевым протоколам, и используются сетевые устройства.
  • У абонента должно быть отдельное устройство приёма, либо телевизор должен быть с поддержкой данной технологии.
  • Кроме того, просмотр можно производить на любом устройстве, с поддержкой данной технологии.
  • Расширяемость IPTV, производится так же, как в обычной компьютерной сети.

Ограничение в количестве каналов, как и в случае с пассивной системой, сводится к количеству подключенных карт, и характеристикам преобразующего оборудования.

  • Телевизионная сеть планируется на уровне строительства зданий.
  • Отводятся места для установки оборудования, прокладываются кабеля от абонентов в помещения для оборудования, монтируются абонентские розетки.
  • Абонентские кабеля подключают к оборудованию, в зависимости от типа телевизионной системы.
  • В итоге производится настройка антенн, и сигнал пройдя через все устройства на пути, поступает на абонентскую розетку.

Сегодня мы рассмотрели тему: «Телевизионная сеть – базовые принципы». Узнали какие бывают типы телевизионных сетей, и как они функционируют.

Надеюсь статья была вам полезна. До встречи в новых статьях.

С уважением, Андрей Бондаренко.
