Приветствую Вас, уважаемые читатели. Сегодня статья на тему: «Видеонаблюдение – базовые принципы». С чего начать, и как правильно подойти к организации видеонаблюдения. Это первая статья, из серии статей о слаботочных системах.

Что такое видеонаблюдение?

Видеонаблюдение – это процесс контроля некоего пространства, от несанкционированных действий, при помощи устройств: просмотра, записи, и сохранения видеоизображения.

Видеонаблюдение – базовые принципы

Порядок действий:


  • Узнать, в чём цель организации видеонаблюдения на объекте.
  • Осмотр объекта, с целью:
  1. Планирования количества и функционала камер видеонаблюдения, а так же устройств просмотра и записи.
  2. Решения о том, где будет контрольная комната.
  3. Планирования путей проводки кабеля, и мест монтажа камер наблюдения.
  • Подсчёт бюджета.
  • Покупка материала.
  • Монтаж.
  • Настройка и запуск видеонаблюдения.

В идеале, нужно узнать цель организации видеонаблюдения, и исходя из этого, делать осмотр объекта, для планирования мест размещения камер видеонаблюдения, и их количества. Но бывает такое, что приходится, имея запланированное количество камер, пытаться разместить их так, чтобы не было мёртвых зон. Натягивать ботинок 37 размера на ногу 45, это не правильный подход.

На что обращать внимание

  • Будем исходить из идеала. Поняли цель, идём смотреть, и предварительно планировать.
  • При планировании мест монтажа камер видеонаблюдения, следует учитывать, каким образом к камерам будет проложен кабель, (в зависимости от модели камер, кабелей может быть несколько) и на каком удалении они будут находится от контрольной комнаты.
  • Нужно уместится в ограничения, в зависимости от модели камер. Либо планировать дополнительное оборудование, позволяющее превысить ограничения.
  • Прокладка кабеля, тоже важный момент. Кабеля желательно прокладывать в недоступности от посторонних.

Если кабель прокладывается на улице, можно под землёй, либо в не совсем доступных местах. В помещениях, можно под подвесным потолком, под гипсокартонном…

При планировании модели камер, нужно иметь ввиду:

  1. Если улица, то в зависимости от объекта, нужен защитный корпус.
  2. Расстояние до комнаты контроля.
  3. Исходя из ночного освещения, возможно понадобятся камеры с инфракрасной подсветкой.

Исходя из количества устанавливаемых камер, качества их съёмки, и желаемого количества сохранения дней записи, потребуется необходимое количество жёстких дисков, с нужным объёмом.

При планировании модели устройства записи и хранения, следует иметь ввиду, что возможно понадобится программа, для просмотра и контроля устройства по сети, а так же со смартфона.

Важно:

  • Камеры нужно монтировать прочно, так чтобы они могли выдержать приличное давление на них.
  • На улице, монтаж нужно производить так, чтобы в течение дня, солнце не било в объектив камеры.
  • В помещениях, монтаж нужно производить так, чтобы освещение не било в объектив камеры.
  • Комната контроля, должна быть изолирована от посторонних, чтобы никто не имел доступа к оборудованию. Кроме того, должен быть источник бесперебойного питания, достаточной мощности, чтобы в случае отключения электропитания, видеонаблюдение продолжало функционировать.
  • Подача электропитания на камеры, должна быть централизованной, и управляться из контрольной комнаты.

Примеры распределения камер видеонаблюдения

Пример 1

Есть офис, в котором восемь кабинетов:

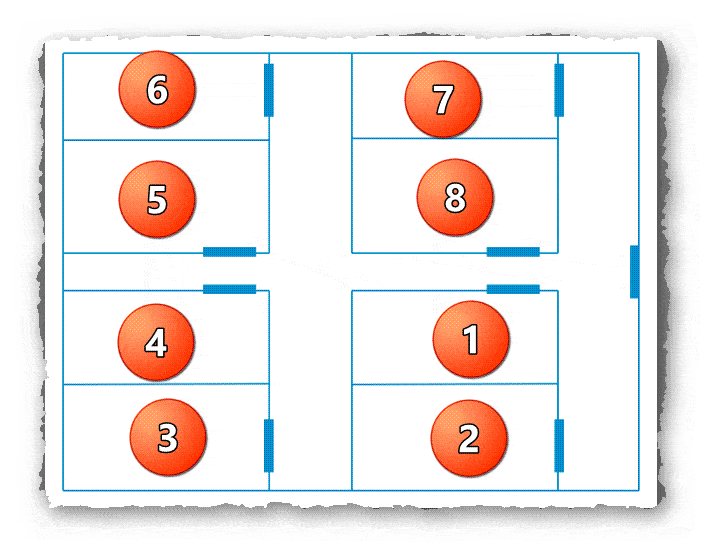

схема офиса

Цель: Контролировать коридоры, и все двери, на предмет входящих и выходящих.

Задачу можно решить, например вот так:

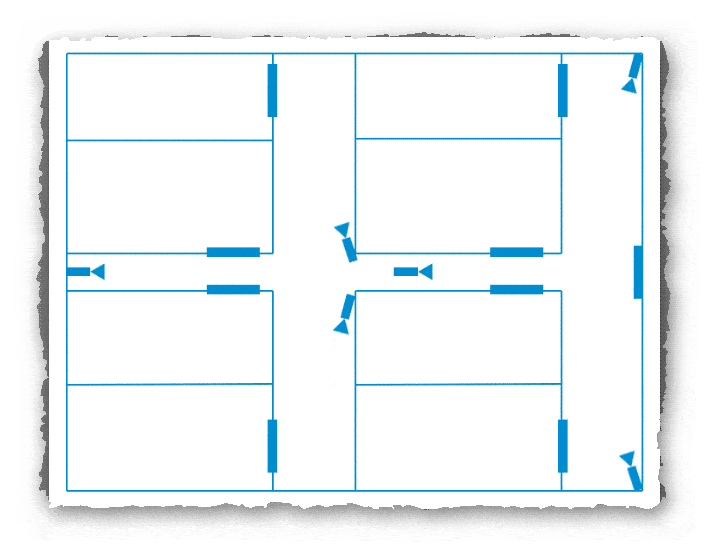

расстановка камер видеонаблюдения в офисе

При такой расстановке, под контролем будут все коридоры, и все двери, включая главный вход.

Пример 2

Есть база, огороженная забором, с двумя КПП, и четырьмя ангарами-складами:

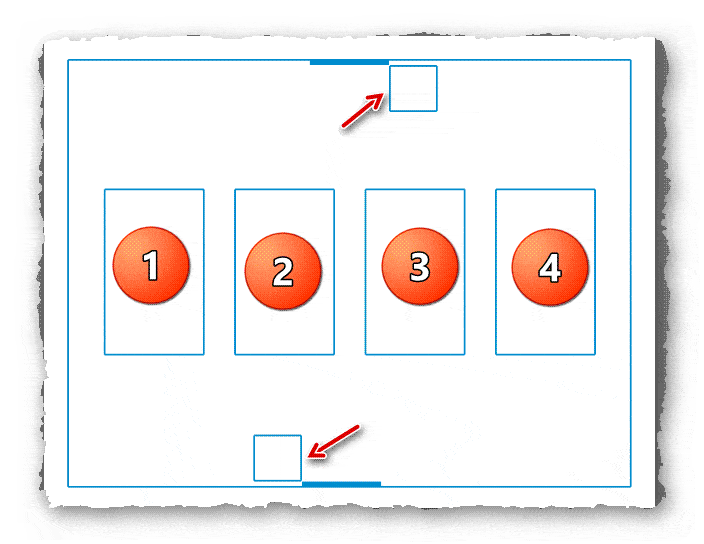

схема базы

Цель: контролировать забор и периметр.

Задачу можно решить, например так:

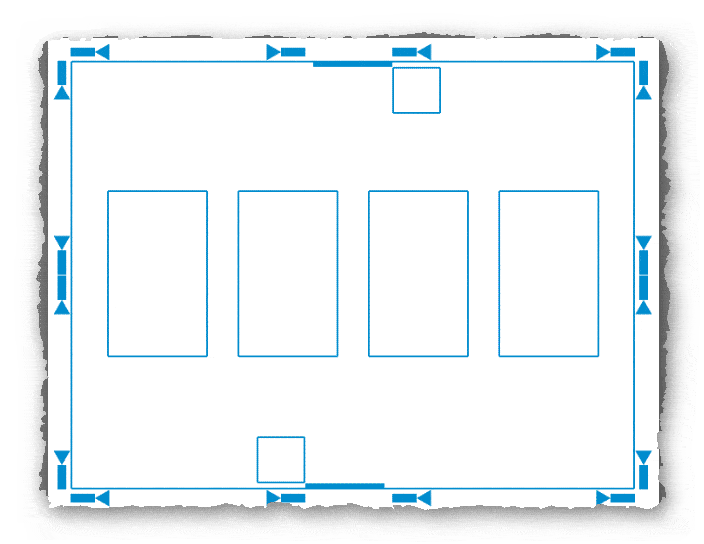

расстановка камер видеонаблюдения по периметру

Это оптимальный вариант расстановки камер. Если что-то заблокирует обзор с одной стороны, например если возле забора проходит дорога, и встанет какой-нибудь транспорт, то с другой стороны всё равно будет обзор.

Камеры нужно ставить так, чтобы каждая камера, была под обзором другой камеры, это не позволит злоумышленнику, приблизится сзади и вывести камеру из строя.

Пример 3

Цель: на том, же объекте, взять под контроль КПП. То есть входящих и выходящих, и въезжающий и выезжающий транспорт.

Задачу можно решить, например так:

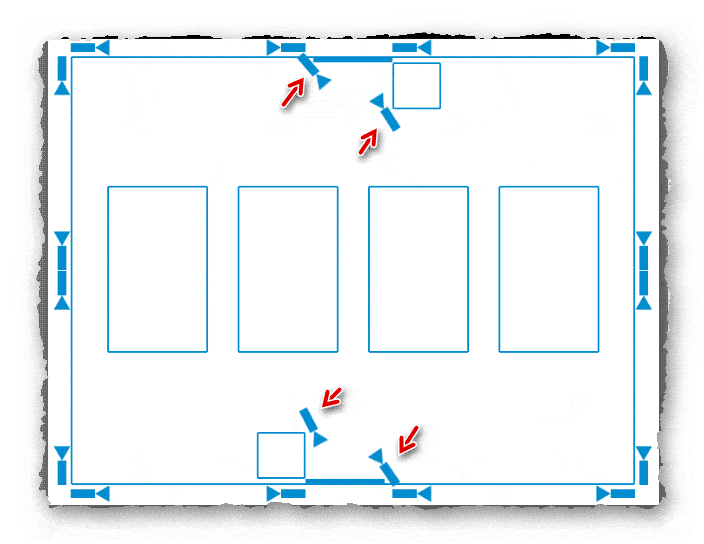

расстановка камер видеонаблюдения на кпп

По две камеры, на каждый КПП. Камеры нужно установить так, чтобы было видно номера машин, проходящих людей, и груз в кузове грузовиков.

Пример 4

Цель: на том же объекте, взять под контроль четыре склада.

Задачу можно решить, например так:

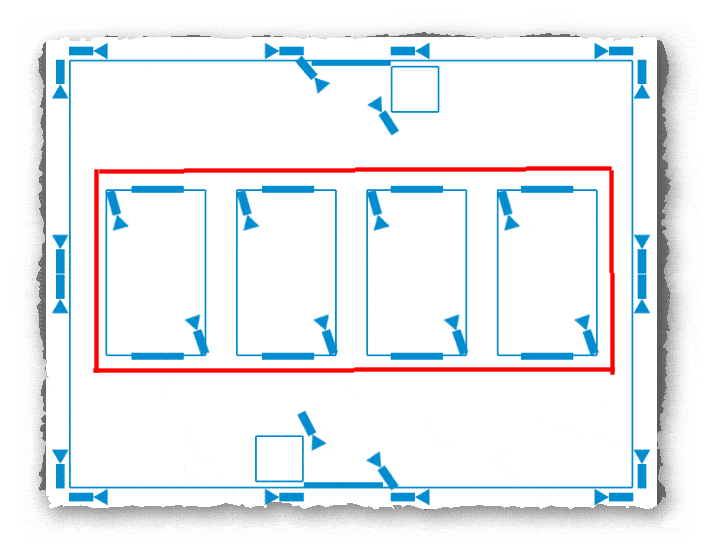

расстановка камер видеонаблюдения в складах

По две камеры внутрь каждого склада. Каждая камера даёт обзор своей части склада, плюс есть обзор другой камеры. Это вариант не подойдёт, если на складе высокие стеллажи, которые будут перекрывать обзор. Понадобятся дополнительные камеры.

Пример 5

Цель: на том же объекте, убрать видео наблюдение с периметра, и взять под полный контроль склады.

Задачу можно решить, например так:

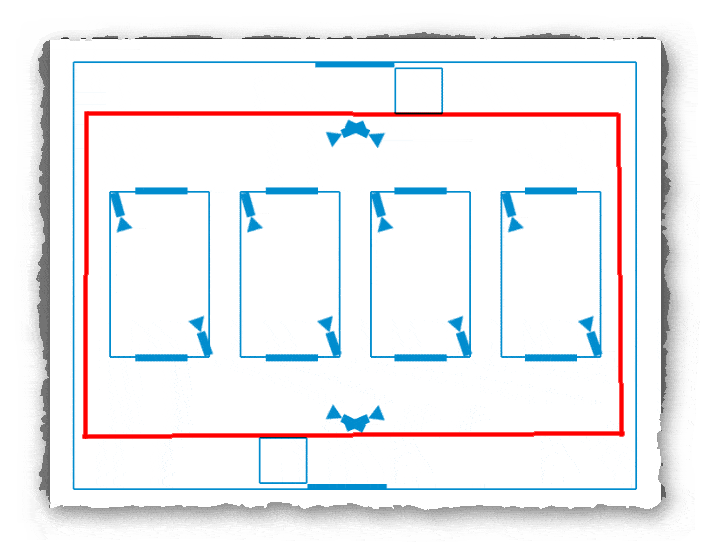

видеонаблюдение за складами

Самый оптимальный вариант, все ворота под контролем, и обзор изнутри.

  • Это были лишь несколько примеров, ситуации могут быть разными, но общие принципы остаются одинаковы.
  • Всегда нужно подходить с головой, и делать качественно, чтобы в последствии не пришлось переделывать.

Сегодня мы рассмотрели тему: «Видеонаблюдение – базовые принципы». Узнали с чего начать, и на что обращать внимание. Наглядно, с примерами, произвели планирование организации видеонаблюдения.

Надеюсь статья была вам полезна. До встречи в новых статьях.

С уважением, Андрей Бондаренко.
